Elektronik & PCB
Leiterbahnen, Kontaktflächen und Bondingdrähte verlangen nach höchster Kupferreinheit. Verunreinigungen im Sub-ppm-Bereich beeinträchtigen die Signalintegrität und verkürzen die Lebensdauer elektronischer Baugruppen. Hansemut beschafft 6N-Kupferpulver und -barren direkt vom auditierten Hersteller — IPC-konform und chargenweise rückverfolgbar.
Warum die Beschaffung von Kupfer für Elektronik & PCB kritisch ist.
Reinheitsanforderungen nach IPC
IPC-4562 definiert Grenzwerte für metallische Verunreinigungen in Kupferfolien und -pulvern. Handelsübliche Ware erfüllt diese Anforderungen oft nicht zuverlässig — Chargenanalysen fehlen oder sind unvollständig.
Lieferkettenintransparenz
Mehrere Zwischenhändler zwischen Hersteller und Verarbeiter erhöhen das Risiko für Kontamination, Chargenvermischung und fehlende Rückverfolgbarkeit.
Steigende Compliance-Anforderungen
REACH, RoHS und Conflict Minerals Policy fordern lückenlose Dokumentation. Bei jeder Lieferung müssen CoA, MSDS und Herkunftsnachweise vorliegen.
Direkte Beschaffung für die Elektronikfertigung.
Auditierter Hersteller
Hansemut qualifiziert den Produzenten vor Ort und prüft Reinigungsprozesse, Analytik und Qualitätsmanagementsystem.
Chargenweise Analytik
Jede Lieferung wird massenspektrometrisch analysiert. Certificate of Analysis mit vollständiger Spurenelementanalyse bei jeder Charge.
Direktvertrag ohne Zwischenhandel
Sie kaufen direkt beim Hersteller zu Herstellerkonditionen. Kein Aufschlag, keine versteckten Margen.
Muster für Ihre PCB-Qualifizierung
Evaluieren Sie unser 6N-Kupferpulver und -barren direkt in Ihrer Leiterplattenfertigung — mit vollständiger IPC-konformer Analytik.
Kupfer in der Elektronikfertigung

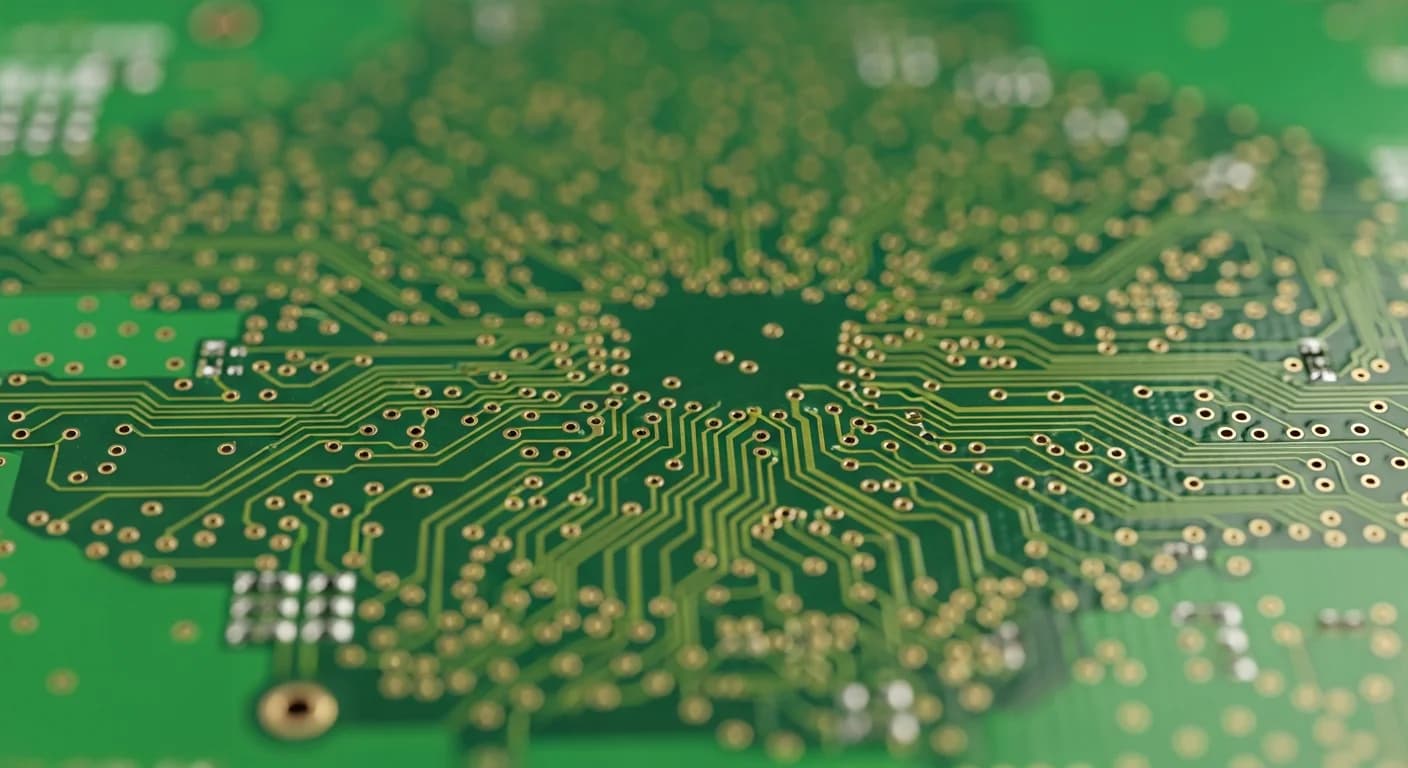

PCB-Leiterbahnen & Dickschichtpasten
6N-Kupferpulver wird als Ausgangsmaterial für leitfähige Pasten in Multilayer-PCBs eingesetzt. Die ultradisperse Korngröße (4–10 μm) gewährleistet gleichmäßige Schichtdicke und hohe Packungsdichte — entscheidend für Signalintegrität bei Hochfrequenzanwendungen.

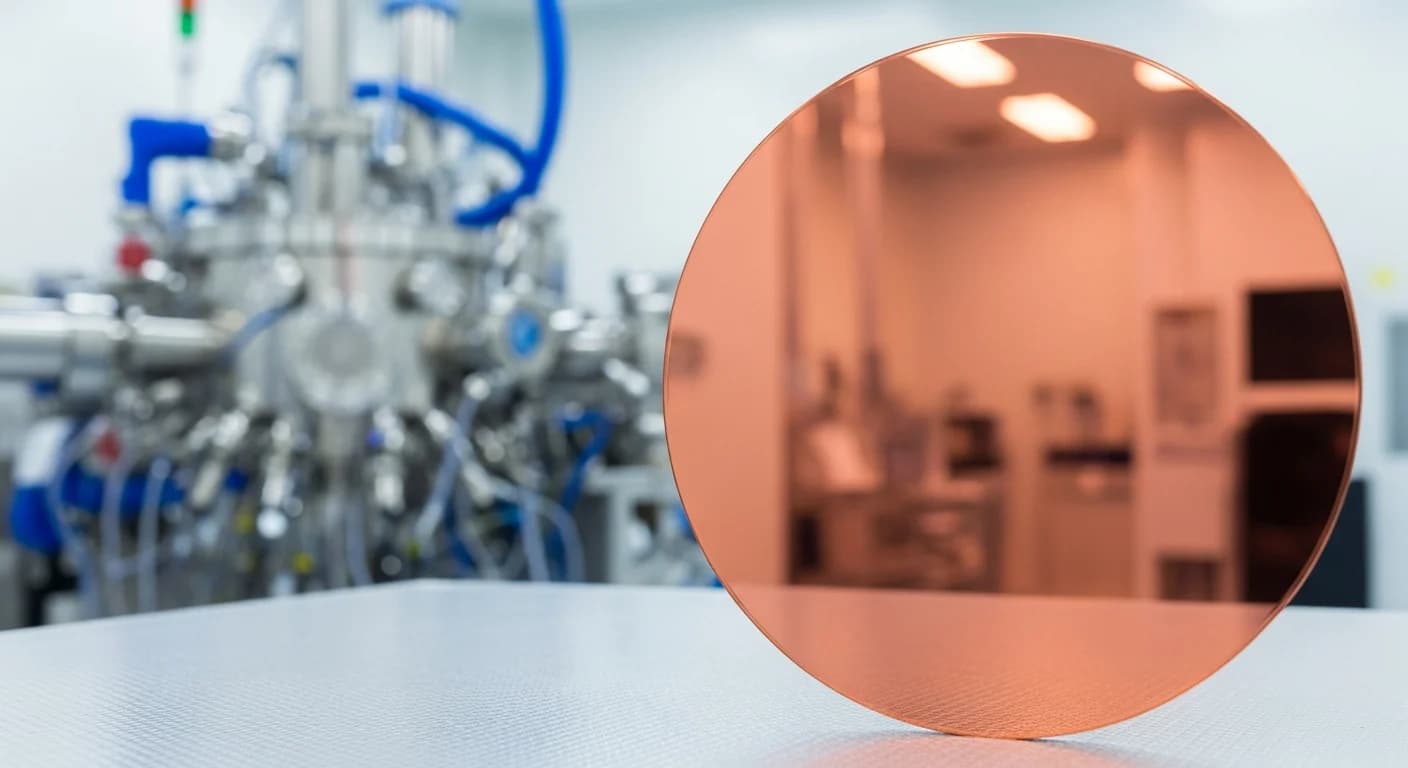

Sputtering-Targets für Kontaktflächen
Hochreine Kupferbarren dienen als Ausgangsmaterial für Sputtertargets in der Leiterplattenbeschichtung. Massenspektrometrisch geprüfte Reinheit verhindert Verunreinigungen im Dünnfilm und sichert die elektrische Leitfähigkeit der Kontaktschicht.
Compliance für die Elektronikbranche
Zertifiziertes Qualitätsmanagement bei allen Herstellerpartnern.
Vollständige REACH-Konformität für den europäischen Markt.
Einhaltung der Richtlinie zur Beschränkung gefährlicher Stoffe.
Certificate of Analysis mit vollständiger Analytik bei jeder Charge.
Materialien für die Elektronik.
Kupferpulver 6N
Ultradisperses Pulver (4–10 μm) mit 99,9999% Reinheit für leitfähige Pasten, Dickschichttechnologie und Multilayer-PCBs. Massenspektrometrisch analysiert.
Kupferbarren 6N
Hochreine Barren als Ausgangsmaterial für Sputtertargets und Kupferfolien in der Leiterplattenfertigung. Massenspektrometrisch geprüft.
Elektronik & PCB
Leiterbahnen, Kontaktflächen und Bondingdrähte verlangen nach höchster Kupferreinheit. Verunreinigungen im Sub-ppm-Bereich beeinträchtigen die Signalintegrität und verkürzen die Lebensdauer elektronischer Baugruppen. Hansemut beschafft 6N-Kupferpulver und -barren direkt vom auditierten Hersteller — IPC-konform und chargenweise rückverfolgbar.
Für Multilayer-PCBs und Hochfrequenzanwendungen empfehlen wir 6N-Reinheit (99,9999%). IPC-4562 definiert die Grenzwerte je nach Einsatzbereich.
Ja. Jede Lieferung enthält ein Certificate of Analysis mit massenspektrometrischer Spurenelementanalyse, MSDS und Herkunftsnachweis.
Muster ab 500 g Kupferpulver oder einzelne Barren sind in 5–10 Werktagen verfügbar. Die vollständige Analytik liegt bei.
Weitere Einsatzgebiete für hochreines Kupfer.
Kupfer für Ihre Elektronikfertigung.
Starten Sie Ihre Sourcing-Anfrage — wir identifizieren den passenden Hersteller für Ihre Spezifikation.
